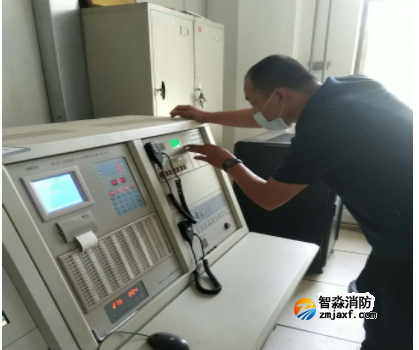

海灣GST5000消防褒獎控制器調試過程中常見故障維修

1、 海灣GST5000控制器，查看回路信息時，回路板注冊設備數量正常，設備位置描述顯示碼亂。

解決辦法：此現象可能為控制器運輸途中震蕩，造成主板、回路板或排線松動。關機后，將主板、回路板或排線重新進行插接。

2、 海灣GST5000控制器，多線制控制排煙機，報故障。但啟動該點后，有反饋，故障消失。

解決辦法：去掉輸出端子上的接線，接上4.7K電阻,如該點不報故障，證明多線制盤正常。可以檢查現場終端器接線是否正確。

3、 海灣GST5000控制器，火災顯示盤通訊異常故障。

解決辦法：可能是AB線接反或者是施工人員不注意將層顯底座上內A外A、內B外B上的短路片弄丟，檢查層顯是否通訊正常只要看看層顯上顯示的時間是否與主機一致就可以了。

4、 海灣GST5000控制器，注冊火災顯示盤時，出現數量不夠，注冊不穩定等注冊異常情況。

解決辦法：1、調試時開機先打開D02電源盤等待半分鐘左右再開控制器開關（火災顯示盤完好、接線正確的情況下）。2、測量A、B線，檢查是否有接地情況。3、檢查電壓，是否存在電源線接地或電源線較細造成電壓低于24V的情況，可以采用現場增加電源箱、更換為更大線徑的電源線的方法解決。

5、 海灣GST5000控制器，D02電源盤機殼帶交流電220V。

解決辦法： 將D02電源盤上24V輸出線拆掉，再檢查機殼是否帶電。如不帶電，則可判斷220V是從8301模塊輸出控制點上引入的。8301模塊不能直接控制強電，需要使用8302或繼電器間接控制！避免事故發生。

6、 海灣GST5000控制器，開機時有部分聲光自動啟動。

解決辦法：檢查聲光底座內是否有積水等異物，導致S1和G端子短路，造成聲光自動啟動。

7、 海灣GST5000控制器，有報火警或故障等信息時，操作手動盤啟動現場設備，控制器自動重啟。

   解決辦法：檢查AC-DC電源24V輸出，如電壓輸出較低，需更換電源。控制器工作電壓過低會導致輸出容量不夠，當現場設備有故障和報警時，電壓瞬間會被拉得更低，主板無法正常工作，這時看門狗電路會自動復位主機。

8、 海灣GST5000控制器，用戶屏蔽故障消火栓按鈕，處理好后不能釋放，釋放后報輸入錯誤。

解決辦法：

需核對當初的屏蔽信息，以下情況導致輸入錯誤：

1、釋放時輸入號碼或類型不符。

2、已經釋放成功，再次輸入會導致輸入錯誤，請查看屏蔽信息欄中是否還有此設備的信息。

3、屏蔽信息存儲在主板的12887芯片中，可以考慮更換芯片。

9、 海灣GST5000控制器，有一塊回路板輸出電壓在18V—26V，注冊設備正常，工作燈比其他燈閃爍慢。

解決辦法：此塊回路板工作在數字化工作模式下，閃燈頻率會比非數字化模式慢，可以將總線改為數字化模式，再改回非數字化模式即可。

10、 海灣GST5000控制器，個別風閥打不開，但模塊啟動正常。設備定義正確，模塊和線路阻值正常。

解決辦法：檢查模塊的電源電壓及電源線，是否存在電源線接地或電源線較細造成電壓低于24V的情況，可以采用現場增加電源箱、更換為更大線徑的電源線的方法解決。

11、 海灣GST5000控制器，回路板、火災顯示盤板與聯網板的撥碼都是正確的，但是注冊板卡數量不全。

解決辦法：把板卡拆下，清潔金手指后重新安裝?？刂破靼蹇ǖ慕鹗种副砻娌磺鍧崳缬心z、灰塵等附著物,會導致金手指與母版插槽接觸不良，從而使系統注冊不正常。

12、控制器屏幕顯示顏色不正，界解決辦法：海灣GST5000/500控制器調節開關板上電位器、注意不要接觸開關板上的逆變器，高壓危險！ 海灣GST200控制器調節轉接板上的電位器
