四管空氣采樣探測器應用
我們公司有一個小型倉庫，大概面積是2000平米左右，主要以存放麻將機成品，紙箱和其他配件為主，貨物或是堆放在地上，或是放置在貨架上。隨著公司規模的發展擴大,公司倉儲設施承擔著存儲和保證貨物安全的責任，防火安全是非常關鍵的。除了潛在的電氣和機械故障所導致的火災危險，庫區中大量的易燃貨物堆放密集，并在較短的時間內被運進運出，這會使火災快速地發展和蔓延。不僅威脅著員工的生命安全，生產的中斷和庫存貨物的損毀還會對其本身和客戶造成巨大的經濟損失。同時，火災對其商業信譽的損害更是長久的和難以彌補的。綜上所述倉庫每天進出的貨量非常大，空間阻擋物多，火災因素尤其多，所以現在想尋找一種新的火災自動報警解決方案。

典型的倉儲區域有著以下特點，使傳統的煙霧探測報警技術面臨巨大的挑戰：

高大開放式空間，天花板很高——這意味著煙霧要到達探測器所在的位置就需要經過很長的距離，使得處于陰燃狀態的或規模較小的火災煙霧很可能在上升到達天花板之前就消耗掉了全部熱能，而無法積聚足夠的濃度和能量，不能到達探測器所在位置，不能被探測到。

高而密集的貨架——影響了煙霧的正常流動，妨礙了煙霧探測。

空氣流動——空氣的流動使煙霧稀釋，這樣就更加難以探測到煙霧。

除了這些問題，對位于貨架上方的點型感煙探測器和對射式探測器進行維護也是一件極其困難的事情，而安裝在貨架內的纜式感溫探測器則很容易被鏟車損壞。如果更換這些探測器，則要額外花費不匪的資金。

在這種環境中，滅火裝置并非理想的選擇。因?yàn)閷τ趲齑尕浳飦碚f，水噴淋系統釋放的后果與煙霧和火焰的危害性是相同的。而氣體滅火系統對于這樣的高大開放空間來說，同樣是不適用的。

廠區內高濃度的灰塵會導致點型探測器誤報的增加，貨物和車輛的進出同樣會影響對射式探測器的工作，從而造成業務不必要的中斷。

解決方案

對于像倉庫這樣苛刻的環境條件，所需的防火解決方案必須能夠提供下列功能：

較高的靈敏度：可以對微小的尚處于陰燃狀態的隱患提供極早期報警，也可以對快速發展的火災提供及時的響應;

探測器安裝位置靈活：以便能夠在設施內各種不同的位置進行采樣——天花板上，貨架中間等等;

系統維護簡便易行：既安全又方便;

在提供保護的同時探測器不會被損壞;誤報率低。

經多方比較并到其他物流企業進行實地考察后最終認定，吸氣式極早期煙霧探測報警系統能夠提供最佳解決方案，可以滿足所有上述要求。

在這個案例中主要使用了AVA(艾華)的FANFARE-2000四區型極早期煙霧偵測主機，這款偵測主機有以下特點：

采四組高靈敏度煙霧偵測器，獨立偵測及各區顯示。

系統標準配備內嵌式參數設定器，可設定系統內部相關參數。

大范圍分區防護，單管最大60m，四管總長最大240m。

每根采樣管有獨立氣流傳感器及高效能抽氣泵共四組。

靈敏度高直接分區定位，不以閥門控制掃描，避免誤報或延遲情形發生。

通訊網絡計算機控制

保護面積2000m²

極早期火災預警系統的空氣采樣管路可依保護區域或?qū)ο笞鰪椥缘呐渲?，以保證能達到最佳的火災偵測效果，采樣管路配置在天花板下方，而在適當?shù)奈恢瞄_采樣孔(SamplingPoints)，如此空氣樣品即可透過采樣孔及采樣管路而送回偵測主機。當保護區域內有空調或機械通風系統在運轉，使得火災產生的煙霧流動方向可能會受到影響時，采樣管路亦可配置在煙霧可能的行進的方向上，以捕捉含有火災煙霧的空氣樣品。而當火災的可能發生源被保護在一密閉空間時，亦可利用一分支出去的采樣軟管，將采樣孔伸入此空間內，將空氣樣品抽回偵測主機進行檢測。

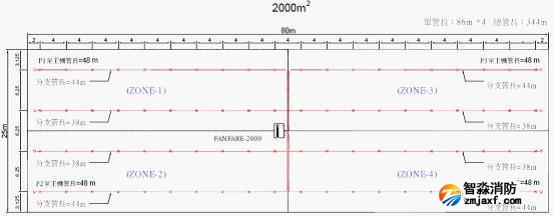

下圖是防火分區2000m2，使用FANFARE-2000探測主機，分為4個探測區域(每區500m2)，采樣孔保護面積25.2m2的管路設計圖

FANFARE-2000四區型極早期煙霧偵測主機，可以通過輸入模塊接入火災自動報警報警控制器;也可以全部聯網，并由AVA系統管理軟件對整個系統進行設置和監控。AVA系統管理軟件安裝在消防控制室的計算機上，用戶可以通過它對整個探測系統的所有性能進行設置、調試和監控。

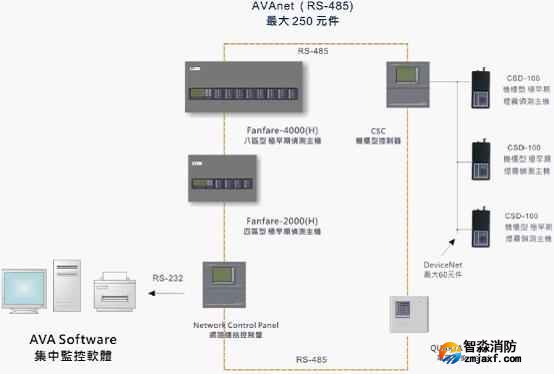

網絡架構

吸氣式極早期煙霧探測報警系統解決方案的另一優越性在于，其安裝位置非常靈活。在這個案例中，空氣采樣管被安裝在天花板上、天花板夾層內、貨架中間等最接近潛在的火源位置。而探測器則安裝在地面上易于接近的位置，便于操作和維護。
