海灣JB-QB-GST200型火災報警控制器/消防聯動控制器接線安裝技術

特點

JB-QB-GST200 型火災報警控制器/消防聯動控制器采用壁掛式結構，其主要特點如下：

（1） 本控制器為小點數系列產品，有多種容量配置方式可供選擇；

（2） 不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控；

（3） 本控制器開機自檢時，不僅自動檢測本機設備（指示燈、功能鍵等），同時還逐條檢測外部設

備的注冊信息及聯動公式信息，如信息發生變化系統將做相應的處理；

（4） 本控制器配置 6 路直接控制輸出，與現場設備(GST-LD-8302C 切換模塊)采用兩線連接，

可實現輸出線斷路、短路和接反故障檢測功能，這些檢測功能可最大限度的保障控制點本身及其與

重要設備之間連接的可靠性；

（5） 本控制器對具有特殊重要意義的氣體噴灑設備提供了獨立的控制密碼和聯動編程空間，

并有相應的聲光指示，使氣體噴灑設備受到了更嚴格的監控；

（6） 本控制器可外接火災報警顯示盤及彩色 CRT 顯示系統并標配手動盤及直接控制點等設

備，滿足各種系統配置要求；

（7） 本控制器具有強大的面板控制及操作功能，各種功能設置全面、簡單、方便；

（8） 本控制器采用全模具化結構，外形美觀。

主要技術指標

（1） 液晶屏規格：240×160 點，可同屏顯示 150 個漢字信息

（2） 控制器容量：

a. 最大容量為 242 個地址編碼點

b. 可外接 64 臺火災顯示盤；聯網時最多可接 32 臺其它類型控制器

c. 30 個直接手動操作總線制控制點

d. 配置 6 路直接控制點

（3） 線制：

a. 控制器與探測器間采用無極性信號二總線連接

b. 直接控制點與現場設備(GST-LD-8302C 切換模塊)采用兩線有極性連接，最大連接線

長度不宜超過 1000m。

c. 控制器與各類編碼模塊采用四總線連接（無極性信號二總線、無極性 DC24V 電源線）

d. 控制器與火災顯示盤采用四總線連接（有極性通訊二總線、無極性 DC24V 電源線）

e. 與彩色 CRT 系統通過 RS-232 標準接口連接，最大連接線長度不宜超過 15m

（4） 使用環境：

溫度：0℃～+40℃

相對濕度≤95%，不結露

（5） 電源：主電為交流 220V 電壓變化范圍 ＋10%～－15%，內裝 DC12V 10Ah 密封鉛酸

電池作備電

（6） 功耗≤25W

（7） 外形尺寸：380mm×143mm×534mm

結構特征、安裝與布線

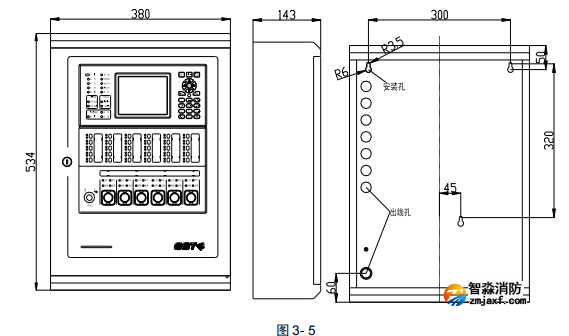

JB-QB-GST200 火災報警控制器/消防聯動控制器為壁掛式結構設計，可直接明裝在墻壁上，外

形尺寸示意圖如圖 3-5：

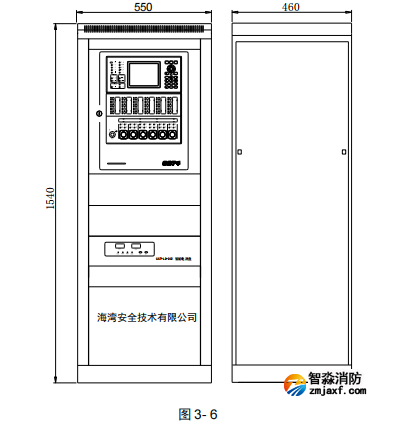

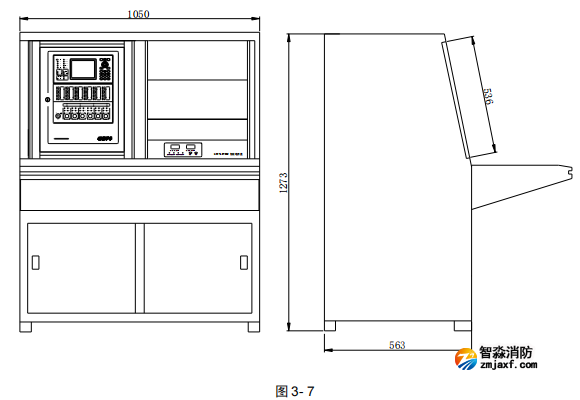

JB-QB-GST200 火災報警控制器/消防聯動控制器可采用柜式或琴臺安裝，空間尺寸為 12U，外形

尺寸示意圖如圖 3-6（柜式）、圖 3-7（琴臺）所示：

其中：

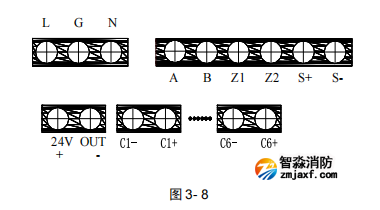

L、G、N：交流 220V 接線端子及交流接地端子；

A、B：連接火災顯示盤的通訊總線端子；

Z1、Z2：無極性信號二總線端子；

S+、S-：警報器輸出端子，當主板 XS8 上 1、2 腳和 4、5 腳接短路環時，為無源常開輸出；當

主板 XS8 上 1、2 腳和 3、4 腳接短路環時，為無源常閉輸出；當主板 XS8 上 2、3 腳和 5、6 腳接

短路環并且 XS7 用短路環短接時，為帶檢線功能有源輸出，終端需要接 0.25W 的 4.7kΩ電阻，輸

出時有 DC24V/0.15A 的電源輸出；

24V OUT（+、-）：輔助電源輸出端子，可為外部設備提供 DC24V 電源，最大輸出容量為 DC24V/0.3A。

Cn+、Cn-（n=1~6）：直控輸出端子，通過 GST-LD-8302C 切換模塊連接被控設備。

布線要求：

a．信號二總線 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0mm2

b．通訊總線 A、B 采用耐火屏蔽雙絞線，截面積≥1.0mm2

c．直接控制點外接線，采用 BV 銅芯導線，截面積≥1.0mm2

d．電源線采用耐火 BV 線，截面積≥2.5mm2
