海灣GST5000消防主機自動聯動公式的編輯調試方法

一、自動聯動公式的編輯方法

現場設備主要是指接在控制器回路板無極性二總線上的設備，每個設備占一個編碼點，本系統最大提供20個回路，每個回路有242個編碼點。這些設備包括火災探測器(如差定溫感溫探測器、點型感煙探測器等)、輸入模塊(如消火栓模塊、水流指示器輸入接口模塊等)、輸入輸出模塊（如防火閥模塊、消火栓泵控制模塊等）以及為用戶特殊安裝的防盜模塊等，另外我公司生產的直接控制盤、總線制氣體滅火控制盤、總線制電話主機等也可以接在總線上來實現統一監控。

二、海灣GST5000消防主機聯動公式的格式

聯動公式是用來定義系統中報警設備與被控設備間聯動關系的邏輯表達式。當系統中的探測設備報警或控制模塊的狀態發生變化時，控制器可按照這些邏輯表達式自動對被控設備執行“立即啟動”或“延時啟動”操作。本系統聯動公式由等號分成前后兩部分，前面為條件，由用戶編碼、設備類型及關系運算符組成；后面為將要聯動的設備，由用戶編碼、設備類型及延時啟動時間組成。

例一 ：010011 03 + 020011 03 = 010012 13 00  010013 19 10

表示：當010011號點型感煙探測器或020011號點型感煙探測器報警時，010012 號訊響器立即啟動，010013號排煙機延時10秒啟動。

注意：

1）聯動公式中“＝”前后的設備都要求由用戶編碼和設備類型構成，類型不能缺省。

2）關系符號有“與”、“或”兩種，其中“+”代表“或”，“×”代表“與”。

3）“＝”后面的聯動設備的延時時間為0~99秒，不可缺省，若無延時需輸入“00”來表示。

4）聯動公式中允許有通配符用“*”表示，用其代替0~9之間的任意數字。通配符既可出現在公式的條件部分，也可出現在聯動部分用來合理簡化聯動公式。當其出現在條件部分時，這樣一系列設備之間隱含“或”關系，例如0*001315即代表 ：01001315＋02001315＋03001315＋04001315＋05001315＋06001315＋07001315＋08001315＋09001315＋00001315；而在聯動部分則表示這樣一組設備。

5）聯動公式中允許使用因果一致通配符“&”?！?amp;”符號的使用與“*”符號類似，用其代替0~9之間的任何數字，但其替代含義與“*”不同，例如&&&*** 03 +&&&*** 02+&&&*** 11 =&&&*** 13 00代表：當某一區的任意點型感煙探測器、差定溫探測器或手動報警按鈕報警時，同一區的任意訊響器設備立即聯動啟動，即當121***03設備報警時，121***13設備無延時啟動。

6）聯動公式中表示因果關系的等號可以是“=”也可以是“= =”，它們的區別僅在于啟動控制方式中的自動設置為部分允許時，當前面的聯動條件成立時“= =”后面的設備聯動，而“=”后面的設備不被聯動。

7）在一個聯動公式中只能有一處表示因果關系的等于。

三、海灣GST5000消防主機聯動公式的編輯

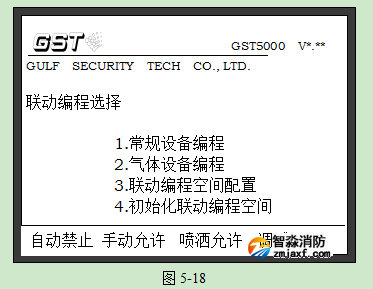

按下“現場編程”鍵，屏幕提示輸入密碼，輸入正確的系統密碼后，進入現場編程菜單（如圖5-18），屏幕上出現兩種編程、聯動編程空間配置及初始化聯動編程空間四個選項。

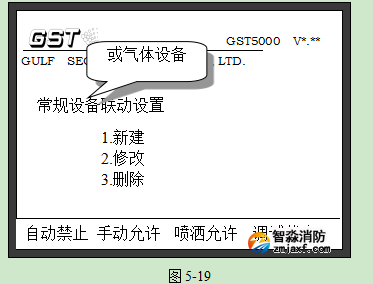

按照被聯動設備的類型進行選擇（被聯動設備為氣體滅火設備選“2”，為常規設備選“1”）后，屏幕出現聯動公式的編輯菜單（如圖5-19）。

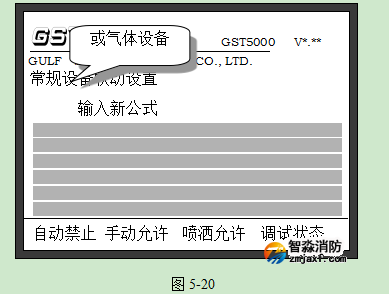

“新建”： 系統自動分配公式序號(如圖5-20所示)，輸入欲定義的聯動公式并“確認”后，此條聯動公式存于存儲區末端。

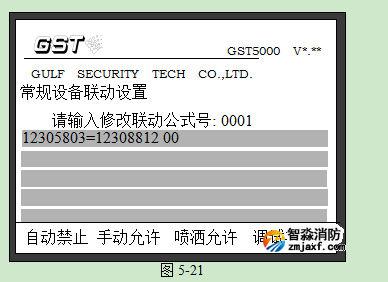

“修改”：輸入要修改的公式序號，確認后控制器將此序號的聯動公式調出顯示，等待編輯修改（如圖5-21）。修改完成后，按“確認”鍵將修改后的聯動公式存儲，按“取消”鍵放棄修改不予存儲。

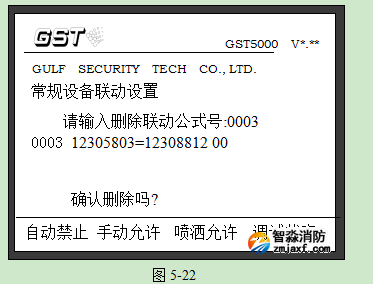

“刪除”：輸入要?jiǎng)h除的公式號并確認后，控制器顯示該序號的聯動公式，并提示是否進行刪除操作（如圖5-22），按“確認”鍵執行刪除，按“取消”鍵放棄刪除。
