海灣8304電話模塊接線示意圖

作者:海灣消防設備文章來源：http://m.hngcsw.com/ [大中小]

海灣8304電話模塊接線示意圖

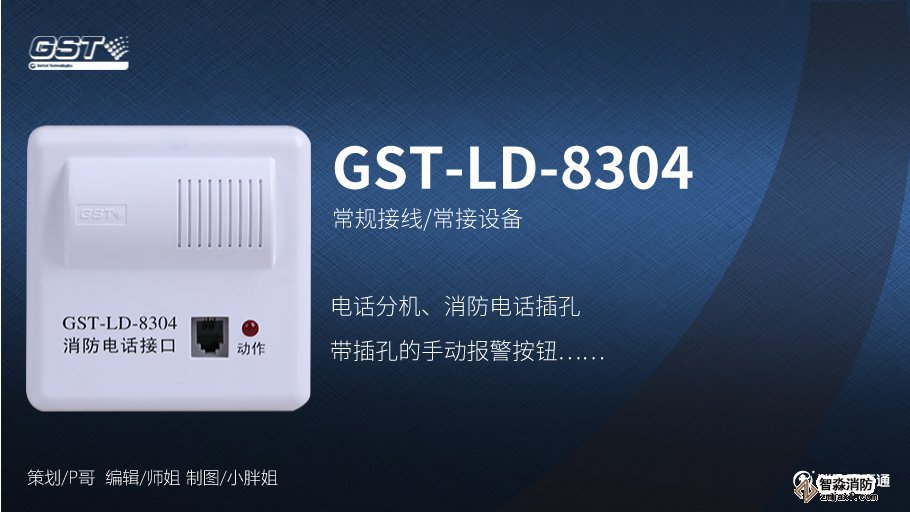

海灣GST-LD-8304消防電話接口接線

GST-LD-8304消防電話接口接線

　　1、GST-LD-8304消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。

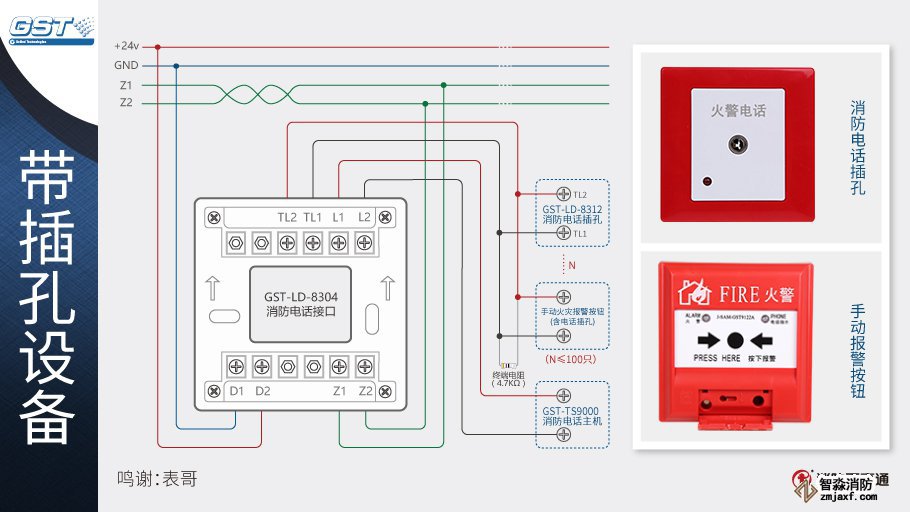

　　2、GST-LD-8304消防電話接口可連接一臺固定消防電話分機或最多連接100只消防電話插孔。

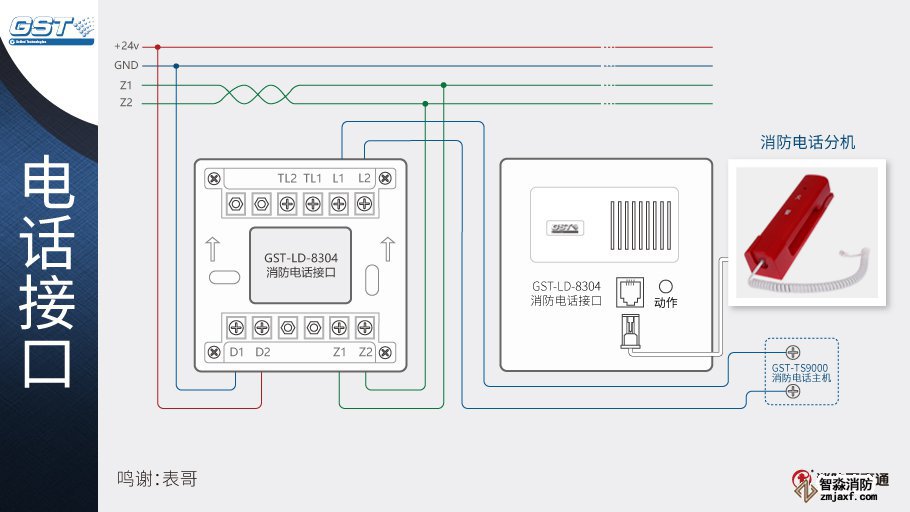

　　3、可通過四線水晶頭插座直接連接GST-TS-100A固定電話分機，通過連接TL1、TL2端子的電話線連接GST-LD-8312消防電話插孔。多個電話插孔可并接在此電話線上。

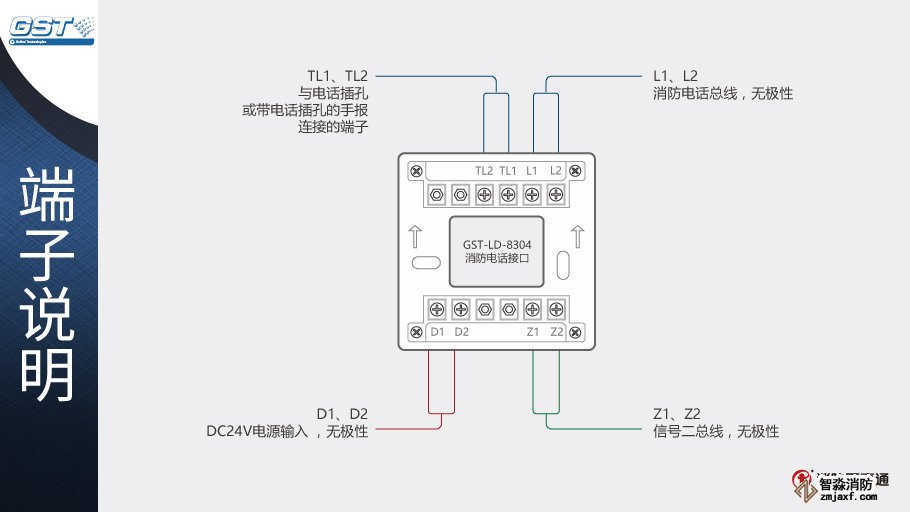

GST-LD-8304消防電話接口接線

　　1、DC24V電源線采用截面積≥1.5mm²的阻燃BV線。

　　2、Z1、Z2采用截面積≥1.0mm²的RVS雙絞線。

　　3、L1、L2、TL1、TL2采用截面積≥1.0mm²的阻燃RVVP屏蔽線。
