防火分隔設施是指防火分區間的能保證在一定時間內阻止火勢蔓延的邊緣構件及設施。防火分隔設施分固定不可活動式和活動可啟閉式兩大類，主要包括防火墻、防火卷簾、防火門等。

當場所的建筑面積超過國標規定的范圍時，為了滿足建筑設計防火規范GB50116-2014的要求，在水平方向上應采用防火分區的形式進行合理劃分，防火分區之間應采用防火墻分隔。但有時為了滿足生產、經營的需要，比如大型購物商場，流水線生產廠房，物流運輸中心庫房不能夠采用防火墻進行完全分隔的情況時，需在滿足規范要求的基礎上采用防火門或防火卷簾給予補充。

防火墻上不應開設門、窗、洞口，確需開設時，應設置不可開啟或火災時能自動關閉的甲級防火門、窗（甲、乙類倉庫內防火分區之間的防火墻不應開設門、窗洞口）。對于一、二級耐火等級廠房，規范允許采用防火分隔水幕或防火卷簾等進行分隔（甲類廠房除外）。同時規定倉庫防火分區之間的水平分隔必須采用防火墻，不允許以防火卷簾代替。

1、防火墻

1.1基本構造要求

☆防火墻應直接設置在建筑的基礎或框架、梁等承重結構上，框架、梁等承重結構的耐火極限不應低于防火墻的耐火極限；

☆防火墻應從樓地面基層隔斷至梁、樓板或屋面板的底面基層；

☆當高層廠房（倉庫）屋頂承重結構和屋面板的耐火極限低于1.00h，其他建筑屋頂承重結構和屋面板的耐火極限低于0.50h時，防火墻應高出屋面0.5m以上。

1.2防火墻與外墻的關系

☆建筑外墻為難燃性或可燃性墻體時，防火墻應凸出墻的外表面0.4m以上，且防火墻兩側的外墻均應為寬度不小于2.0m的不燃性墻體，其耐火極限不應低于外墻的耐火極限。

☆建筑外墻為不燃性墻體時，防火墻可不凸出墻的外表面，緊靠防火墻兩側的門、窗、洞口之間最近邊緣的水平距離不應小于2.0m；采取設置乙級防火窗等防止火災水平蔓延的措施時，該距離不限。

☆防火墻橫截面中心線水平距離天窗端面小于4.0m，且天窗端面為可燃性墻體時，應采取防止火勢蔓延的措施。

☆建筑內的防火墻不宜設置在轉角處，確需設置時，內轉角兩側墻上的門、窗、洞口之間最近邊緣的水平距離不應小于4.0m；采取設置乙級防火窗等防止火災水平蔓延的措施時，該距離不限。

1.3防火墻與管道的關系

☆可燃氣體和甲、乙、丙類液體的管道嚴禁穿過防火墻。防火墻內不應設置排氣道；

☆確需穿過時，應采用防火封堵材料將墻與管道之間的空隙緊密填實，穿過防火墻處的管道保溫材料，應采用不燃材料；

☆當管道為難燃及可燃材料時，應在防火墻兩側的管道上采取防火措施。

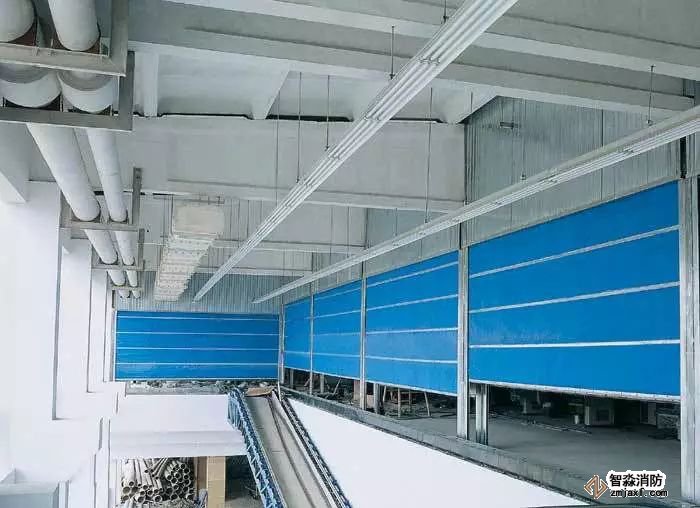

2、防火卷簾

防火卷簾是指在一定時間內，連同框架能滿足耐火穩定性和耐火完整性要求的卷簾。

防火卷簾是一種活動的防火分隔物，平時卷起放在門窗上口的轉軸箱中，火災時將其放下展開，用以阻止火勢蔓延，達到防火、隔煙的作用，起到防火分隔的目的。

防火卷簾設置部位一般有：消防電梯前室、自動扶梯周圍、中庭與每層走道、過廳、房間相通的開口部位、代替防火墻需設置防火分隔設施的部位等。

2.1基本設置要求

☆除中庭外，當防火分隔部位的寬度不大于30m 時，防火卷簾的寬度不應大于 10m ；當防火分隔部位的寬度大于 30m 時，防火卷簾的寬度不應大于該部位寬度的 1/3 ，且不應大于 20m ；

☆防火卷簾應具有火災時靠自重自動關閉功能，不能采用水平、側向防火卷簾；

除《建筑設計防火規范》（GB50016-2014 ）另有規定外，防火卷簾的耐火極限不應低于該規范對所設置部位墻體的耐火極限要求。

2.2防火卷簾的啟動方式

聯動控制：防火卷簾可參與火災自動報警系統的輸入輸出模塊的聯動控制下降，火災時通過煙感、溫感探測器探測到的火警信號，上傳至火災報警控制器，控制器發出聯動控制信號使輸入輸出模塊動作，從而使防火卷簾完成半降、全降等動作，從而阻止火勢及煙氣蔓延。

探測器控制：通過自身的煙感、溫感探測器單動。

手動控制：防火卷簾門手動操作位置一般都設在卷簾軸一側，操作工具是一條圓環式鐵鎖鏈，通常鎖鏈被放置在一個貯藏箱內,操作時,先開啟箱門拿出鎖鏈,如向下拉靠墻一側的鎖鏈,卷簾便向下降;如向下拉另一側鎖鏈,卷簾便向上卷起。

電動控制：操縱卷簾門自動運行的電動按鈕設置在卷簾門一側的內外墻體上，既能在里側操作，又能在外側操作.操作時，按綠色上鍵，卷簾既向上卷,按綠色下鍵，卷簾既向下降；按中間的紅色鍵，既是停止鍵。

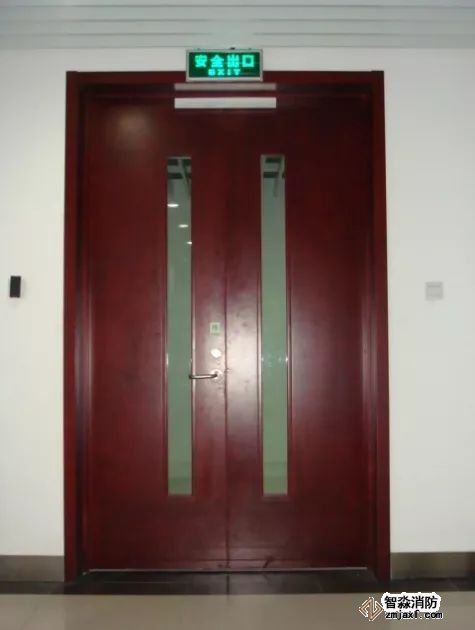

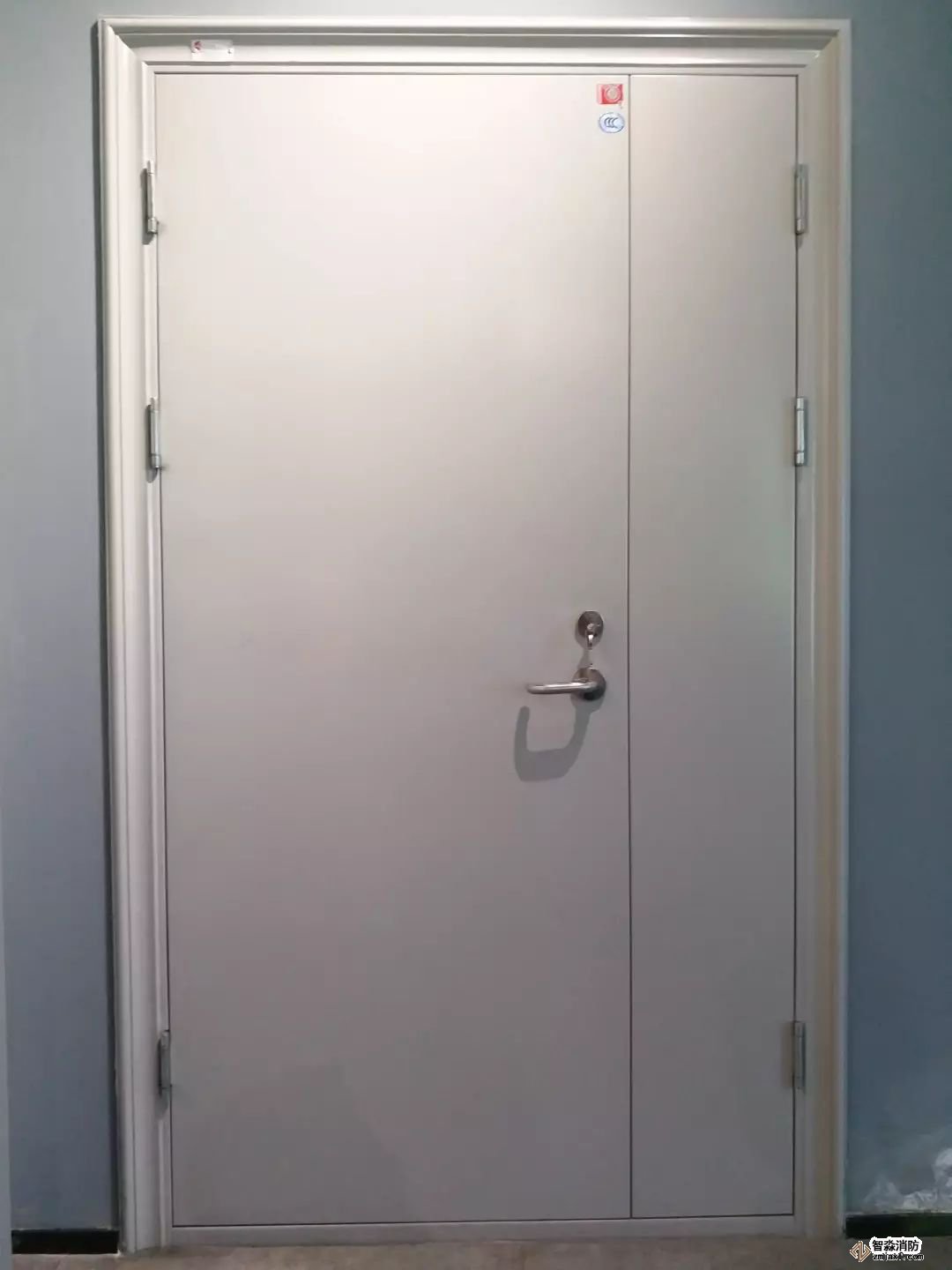

2、防火門

防火門是指在一定時間內，連同框架能滿足耐火穩定性、完整性和隔熱性要求的門。它是設置在防火分區間、疏散樓梯間、垂直豎井等且具有一定耐火性的活動的防火分隔物。

防火門除具有普通門的作用外，更重要的是還具有阻止火勢蔓延和煙氣擴散的特殊功能 。它能在一定時間內阻止或延緩火災蔓延，確保人員安全疏散。

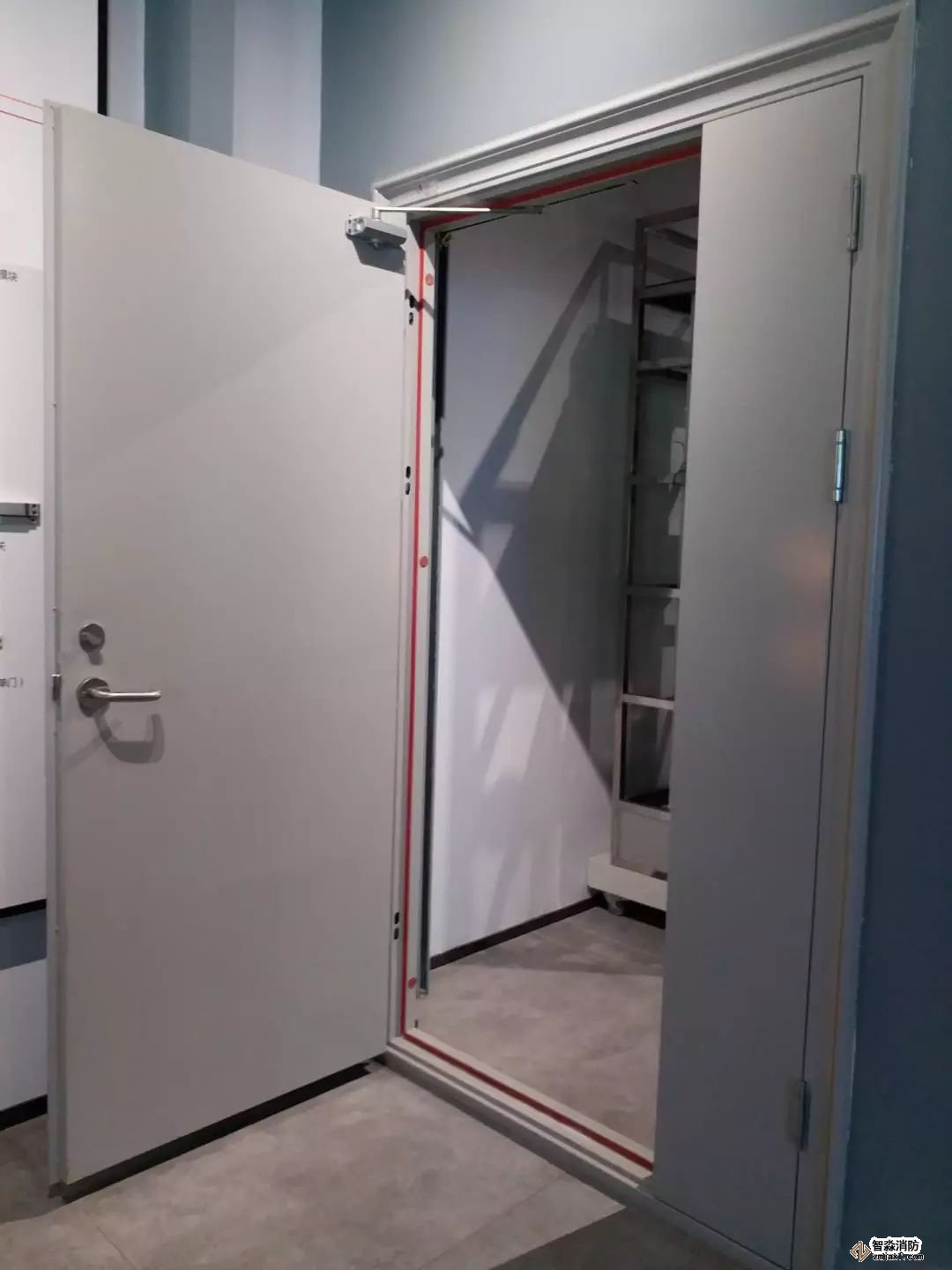

防火門按其開閉狀態可分為：常開防火門和常閉防火門。設置在建筑內經常有人通行處的防火門宜采用常開防火門。常開防火門平時在防火門釋放器作用下處于開啟狀態，火災時應能自行關閉，并應具有信號反饋功能；

常閉防火門平常在閉門器的作用下處于關閉的狀態，因此火災時能起到阻止火勢及煙氣蔓延，并應在明顯位置設置“保持防火門關閉”等提示標志。













除管井檢修門和住宅的戶門外，防火門應具有自行關閉功能。雙扇防火門應按順序自行關閉。疏散通道上的防火門應向疏散方向開啟，并在關閉后應能在其內外兩側任一側手動開啟。設置在建筑變形縫附近時，防火門應設置在樓層較多的一側，并應保證防火門開啟時門扇不跨越變形縫。

1、防火門

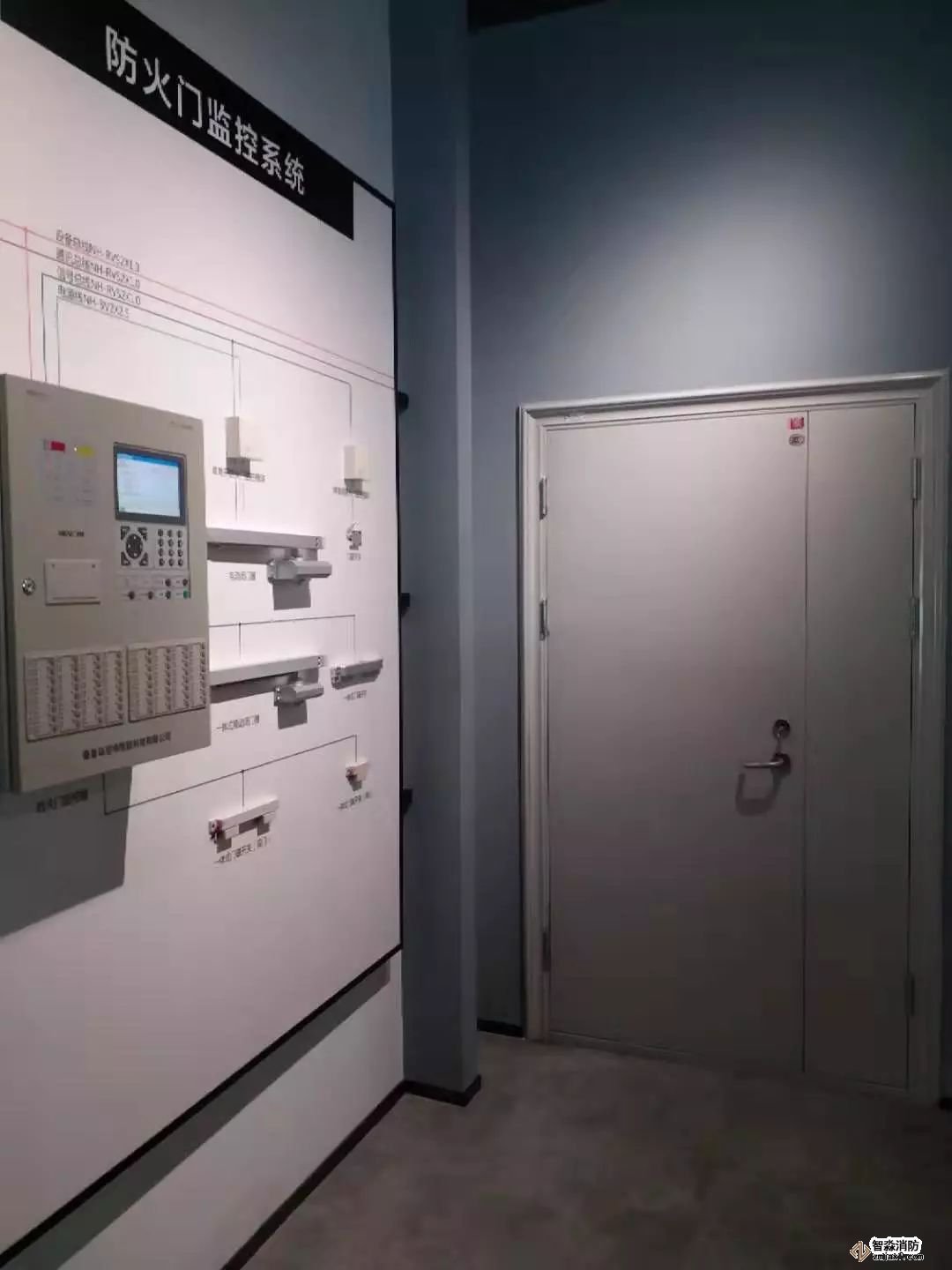

應由常開防火門所在防火分區內的兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號，作為常開防火門關閉的聯動觸發信號，聯動觸發信號應由火災報警控制器或消防聯動控制器發出，并應由消防聯動控制器或防火門監控器聯動控制防火門關閉。疏散通道上各防火門的開啟、關閉及故障狀態信號應反饋至防火門監控器。

2、防火卷簾

防火卷簾動作程序有二步下降和一步下降兩種。

2.1二步下降：疏散通道上設置的防火卷簾的聯動控制設計

聯動控制方式：防火分區內任兩只獨立的感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號應聯動控制防火卷簾下降至距樓板面1.8m處；

任一只專門用于聯動防火卷簾的感溫火災探測器的報警信號應聯動控制防火卷簾下降到樓板面；

在卷簾的任一側距卷簾縱深0.5m～5m內應設置不少于2只專門用于聯動防火卷簾的感溫火災探測器。

手動控制方式：應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降。

2.2一步下降：非疏散通道上設置的防火卷簾的聯動控制設計

聯動控制方式：應由防火卷簾所在防火分區內任兩只獨立的火災探測器的報警信號，作為防火卷簾下降的聯動觸發信號，并應聯動控制防火卷簾直接下降到樓板面。

手動控制方式：應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降，并應能在消防控制室內的消防聯動控制器上手動控制防火卷簾的降落。
