基于工程實例，從以下幾方面全面解讀通風與空調工程施工工藝：

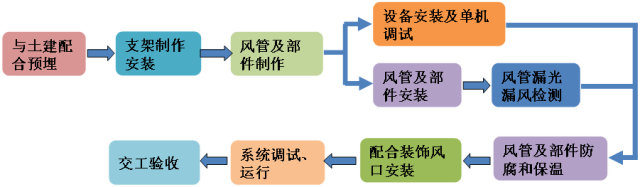

①空調風系統施工工藝流程

②風管制作工藝

③風管安裝工藝

④風機安裝工藝

⑤空調水系統安裝

⑥風管實驗

⑦末端安裝

· 風管制作流程

· 風管選型

根據施工現場具體情況，采用角鋼法蘭、共板法蘭和插條式連接三種工藝連接或者聯合使用。工藝及風管邊長劃分、風管鋼板厚度如下：

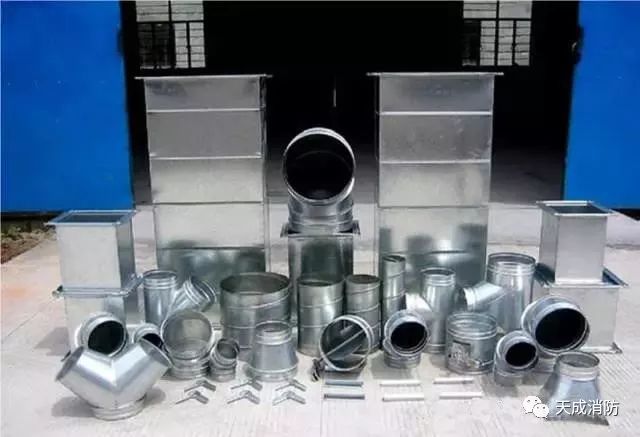

· 風管樣品制作

樣品先行

在風管加工前，應該預先對風管進行編號預排布，合理布置開風口、三通、支架等部位管段長度；風管各種標準件提前制作樣品，大面積施工按樣品標準制作。

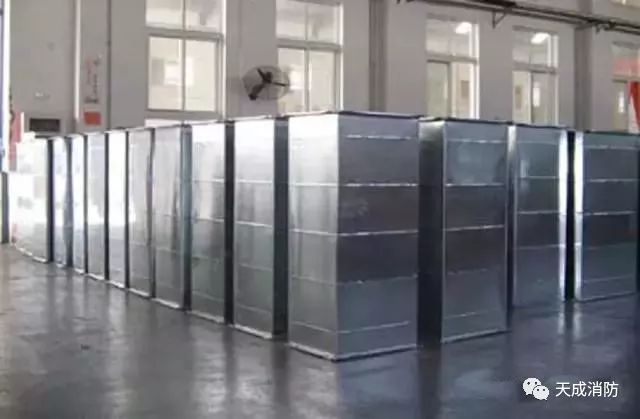

風管加工與施工過程中應注意成品保護，風管起筋、咬口、翻邊加工后產品垂直堆放，防止變形。

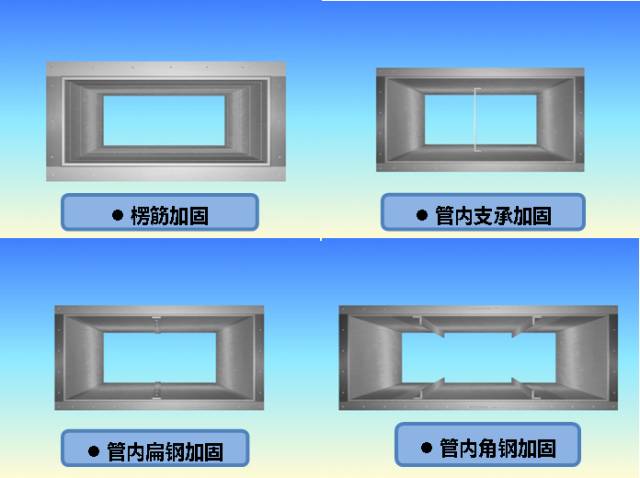

· 風管制作

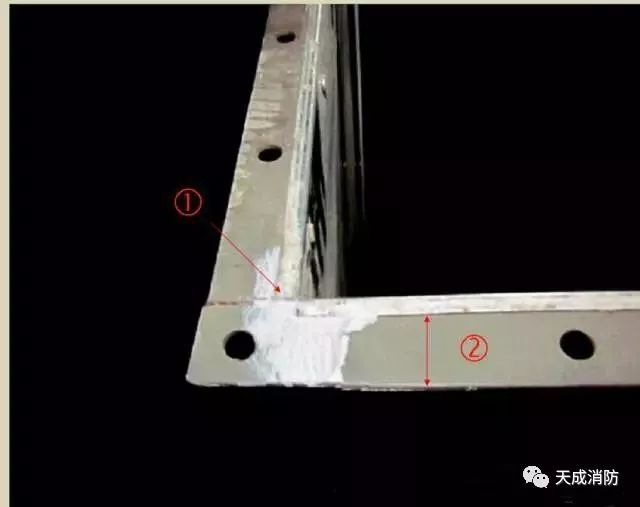

法蘭細節要點

① 風管法蘭平整，焊縫飽滿，無缺口。‚

② 風管法蘭鐵皮翻邊量大于6mm，小于9mm；翻邊緊貼法蘭，平整、無翹起，風管四角鐵皮重疊處鏟平無豁口，打膠嚴密。

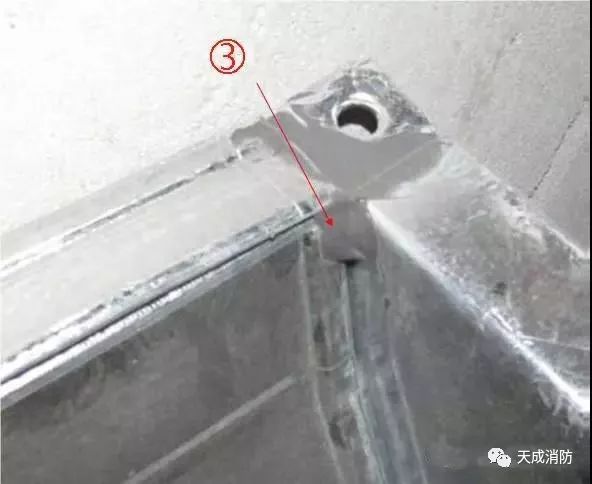

③ 共板法蘭風管四角制作豁口應該打膠嚴密，打膠應該抹平整，不出現堆疊現象。

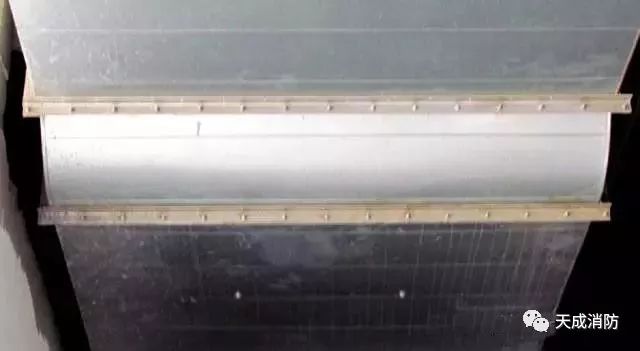

銜接要點

金屬鋼板風管法蘭螺栓連接螺栓孔間距應均勻，四角應有螺栓孔，送排風與空調系統風管孔距為120mm，防排煙風管孔距為80mm；螺栓孔朝向應一致。

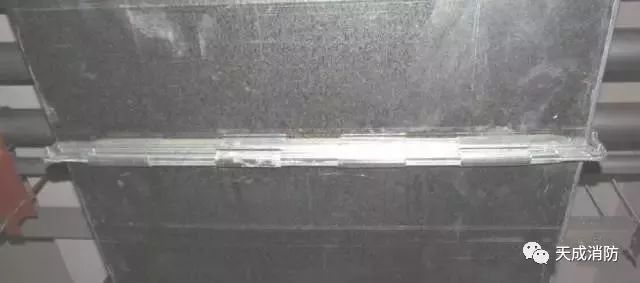

共板法蘭風管法蘭卡應無毛刺、規格一致、鐵皮厚度與尺寸應滿足圖集要求；法蘭卡應該一正一反安裝，便于更好受力，相鄰法蘭卡邊緣間距為80mm。

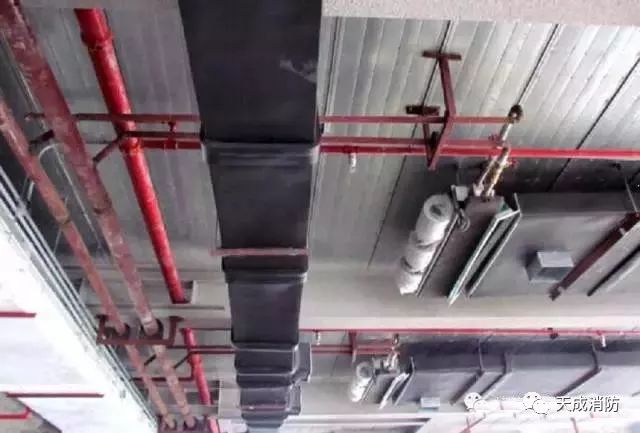

· 吊架安裝

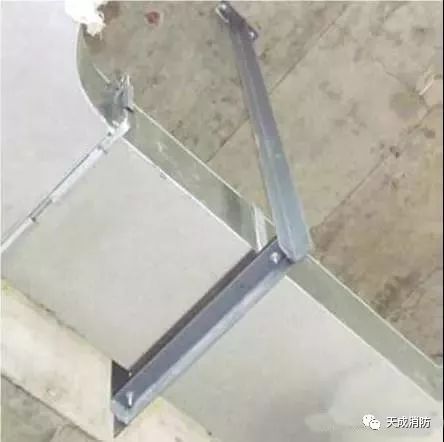

風管吊架要點

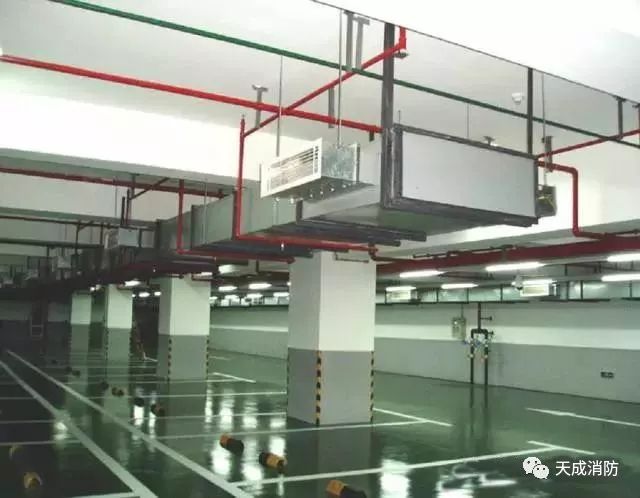

風管水平安裝，直徑或邊長≤400mm，吊架間距應≤4m；直徑或邊長＞400mm，吊架間距應≤3m。吊桿離風口及其他部件距離應大于200mm；

風管末端吊架離風管距離應不大于1000mm（一般控制在200mm）。

當水平懸吊的主、干風管長度超過20m時，應設置防止擺動的固定點，每個系統不應少于1個。

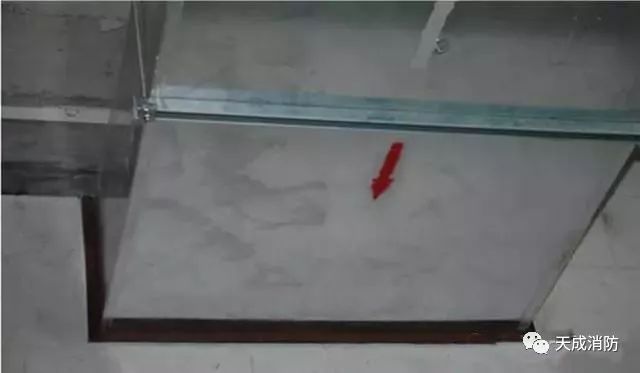

· 風管封堵

風管封堵要點

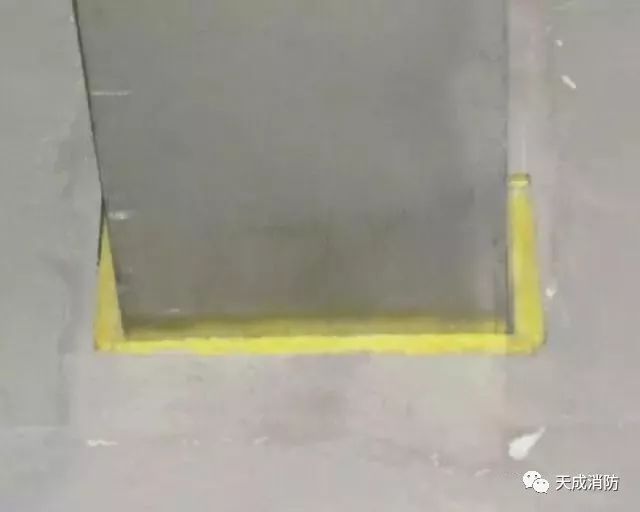

風管穿越防火墻應設有鋼板厚度1.6mm及以上的套管。套管內部應用玻璃棉等不燃材料封堵，外面用防火泥抹面。

· 風管部件安裝

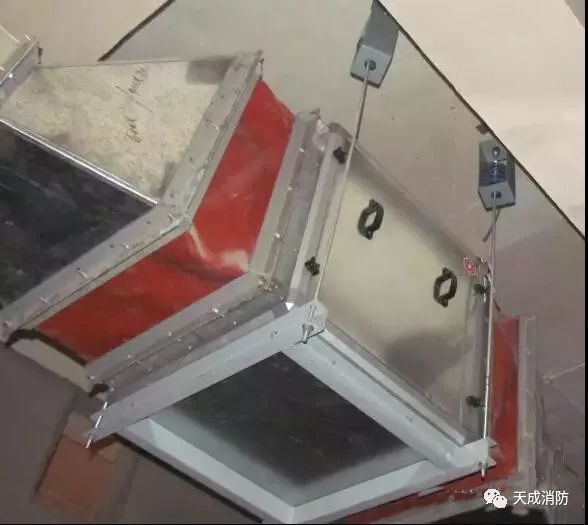

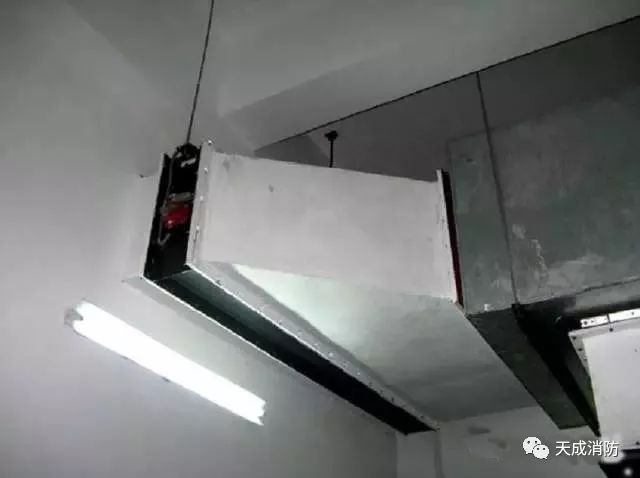

防火閥和條形散流器安裝

① 防火閥應安裝在順氣流方向一側，離墻距離不超過200mm。

‚② 大于630mm的防火閥需設獨立吊架。吊架設置不能影響防火閥執行機構動作，應采用在防火閥頂部設置吊耳的方法。

風管底部連接條形散流器應設短管，若設置在風管側面則短管上應設置獨立吊架。

· 風機安裝

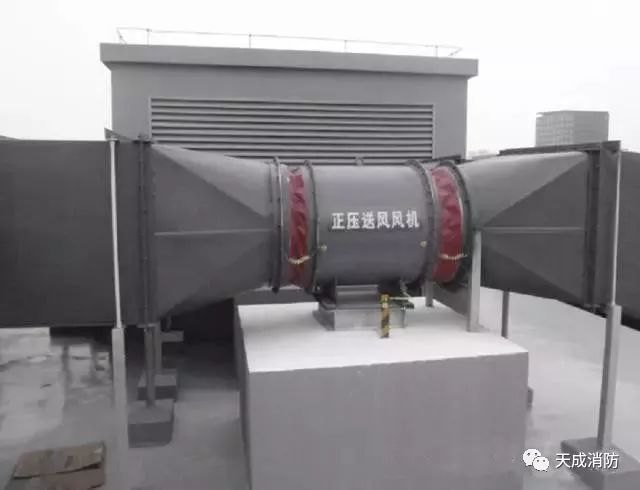

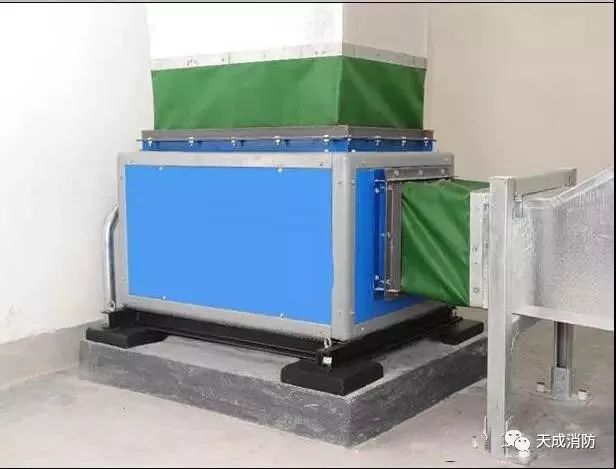

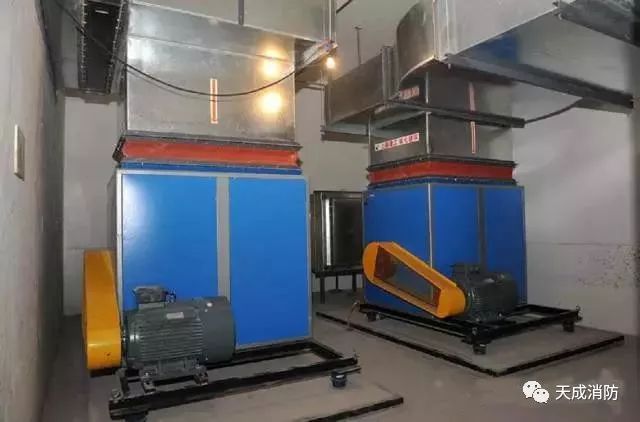

落地式風機安裝

設備基礎必須經過交接驗收，其大小、平整度應滿足設備安裝要求。風機與基礎接觸處應有橡膠減振墊或彈簧減振器等減振措施，且減振電或彈簧應考慮動荷載。

吊掛式風機安裝

吊掛式風機安裝如果風機頂部離樓板距離小于300mm,采用圓鋼吊桿上設彈簧減振器，減振器應設置于風機頂部以上位置，吊桿與風機外殼應有50-100mm的距離。若大于300mm，采用角鋼或者槽鋼制作防晃式吊架框。

· 風機連接

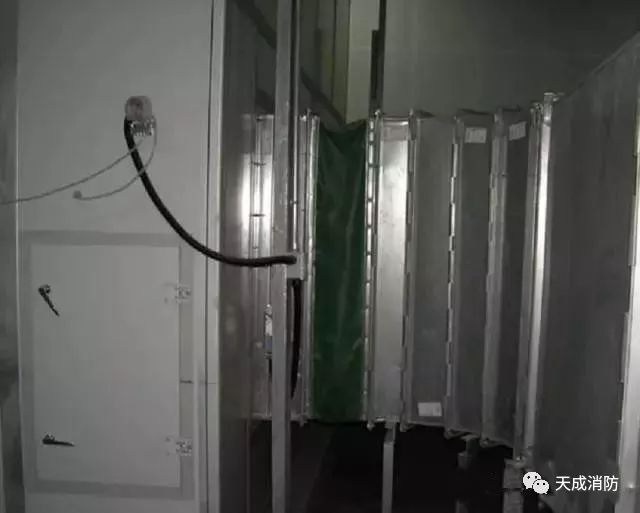

柔性短管安裝

空調風機與風管應采用柔性短管連接，兩邊法蘭應同軸平行、不錯位，短管長度為150mm-300mm。柔性短管采用綠色防水、防塵、防霉、阻燃功能的帆布。

排煙風管的柔性短管，應采用桔紅色消防專用不燃帆布，長度150mm-300mm。

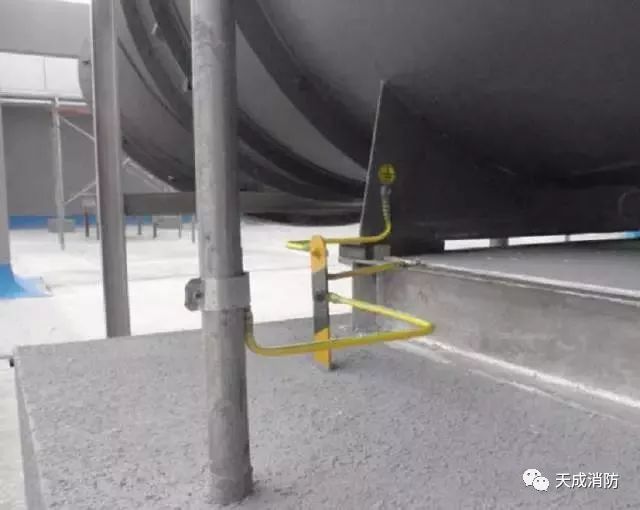

· 風機設備接地

風機與風管連接

室外風機軟接與風管之間應做跨接處理，跨接線應該為卷圈軟線。

風機基礎、設備本身、套管均應采用軟線接至接地扁鋼。

· 空調水系統組成

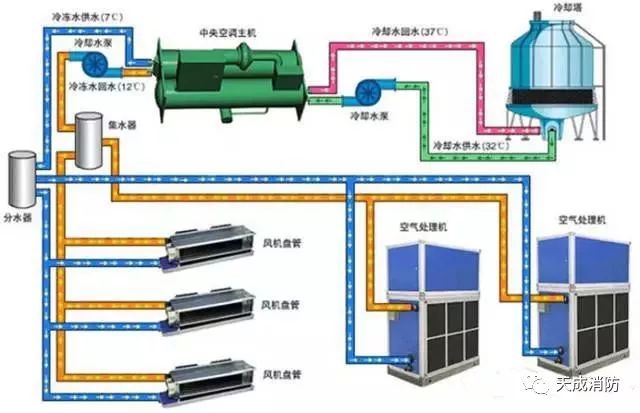

典型中央空調機組主要由冷凍水循環系統、冷卻水循環系統及主機三部分組成：

· 管道焊接流程

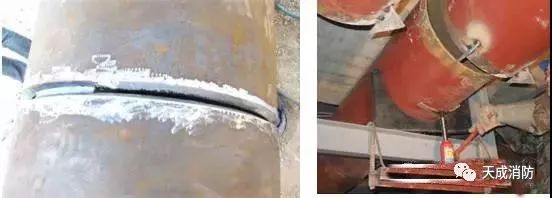

· 管道焊接

焊接要點

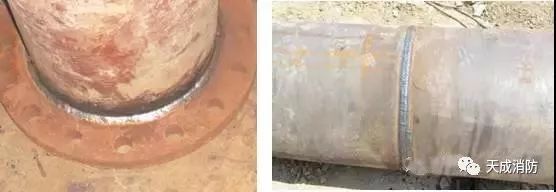

坡口機開口，標準美觀；坡口氧化層與雜質打磨干凈，坡口根部留有3mm縫隙，便于焊透，管道組對平直，無錯邊，開完坡口后要及時焊接。

焊縫成直線、表面平整無焊瘤、咬肉、凹陷和飛濺。焊接完成后及時處理焊縫。平焊法蘭片焊接應采用雙面焊，焊縫平整飽滿。

· 風機盤管安裝

風機盤管安裝

風機盤管盡量貼近樓板水平安裝，頂部留出100mm以上空間操作與檢修即可。便于管道系統排氣泄水以及冷凝水坡度要求。風機盤管安裝應該注意在前后與下部留出送回風管與風口安裝空間。

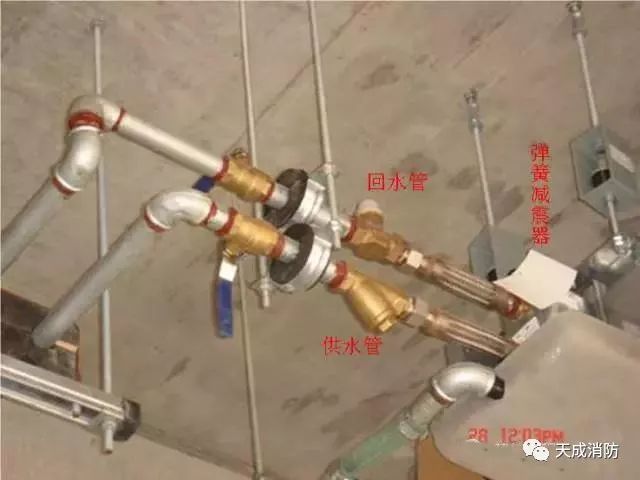

供水管依次為球閥（閘閥）-過濾器依次為球閥（閘閥）-過濾器-金屬軟管?；厮荛y門及部件依次為球閥（閘閥）-電動二通閥-金屬軟管。所有閥門的閥柄不得朝下，電動二通閥應垂直向上安裝。

· 制冷機組安裝

制冷機組安裝

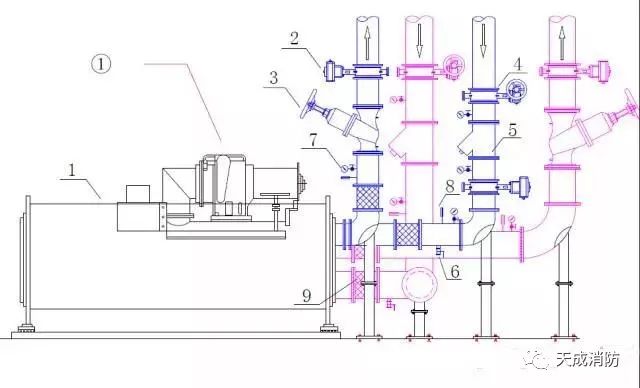

冷水機組常規接管圖：1-冷水機組，2-電動閥，3-平衡閥，4-蝶閥，5-Y 型過濾器，6-泄水閥，7-壓力表，8-溫度計，9-軟接頭。

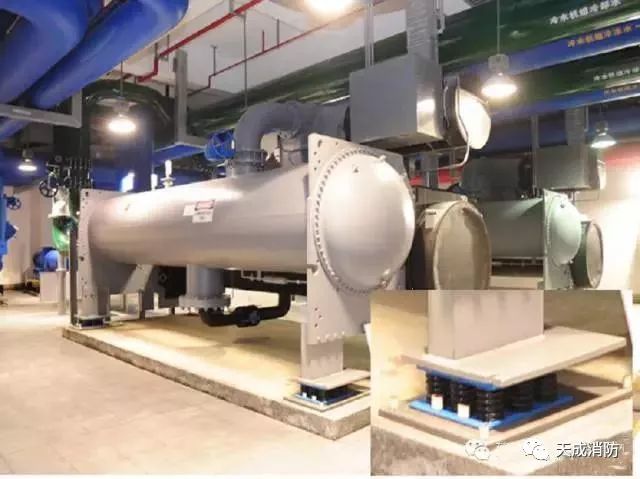

在彈簧減震器下部設置水平度調整鋼板，便于設備一次就位 。機組找平可根據設備的具體外型選定測量基準面，用水平儀測量，擰住地板上的螺栓進行調整，機組縱向、橫向的水平偏差均不大于1/1000。

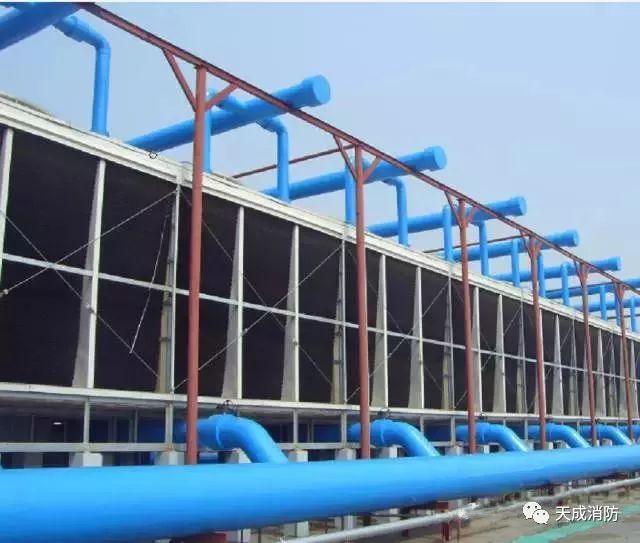

· 冷卻塔安裝

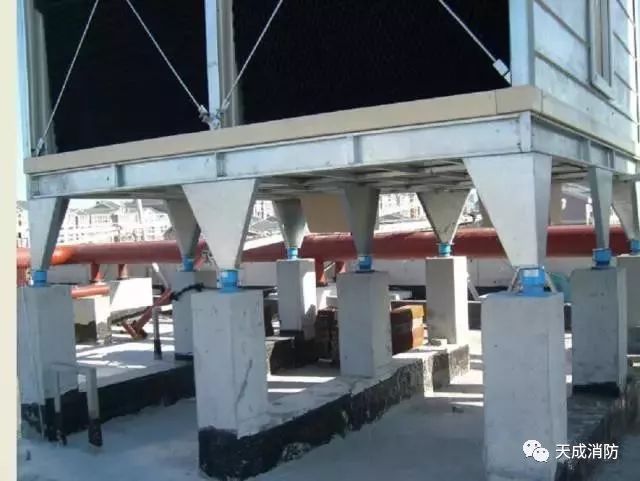

冷卻塔基礎尺寸標高、強度均應滿足要求基礎高度按管道安裝要求而定。基礎經過找平找正后安裝減振裝置，減震裝置與設備及基礎螺栓固定。

冷卻塔處于太陽暴曬的冷卻水管可根據當?shù)貧庀髼l件建議設計變更，保溫后做保護殼，保護管道，提高制冷機組效率。

· 管道及設備保溫

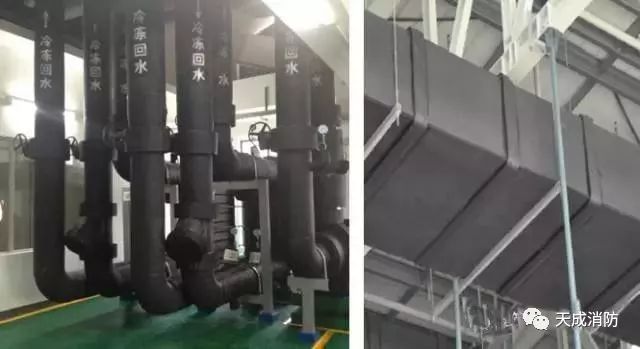

管道保溫

保溫材料表面平整、清潔、密實、相貫線流暢美觀。閥門及各類部件單獨保溫，便于拆卸維護，管道標識清晰。

1、漏光試驗：風管系統安裝完成后，進行風管漏光檢測。在夜晚進行，手持移動光源可采用不低于100w帶保護罩的低壓照明燈，或其他低壓光源，光源可置于風管內側或外側，但其相對側應為暗黑環境。檢測光源應沿著被檢測接口部位與接縫做緩慢移動，在另一側進行觀察，當發現有光線射出，則說明查到明顯漏風處，并應做好記錄，并填寫《風管漏光檢測記錄》。

2、風管漏風檢查：中壓系統風管的嚴密性檢驗，應在漏光法檢測合格后，對系統漏風量測試進行抽檢，抽檢量為20%，且不得小于1個系統。漏風量測試裝置應采用經檢驗合格的專用測量儀器并填寫《風管漏風檢測記錄》。

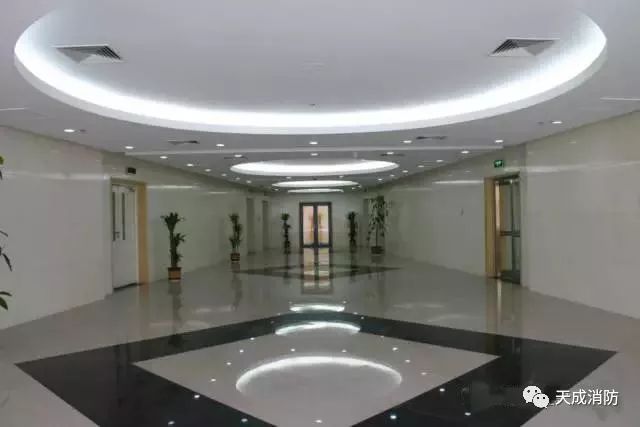

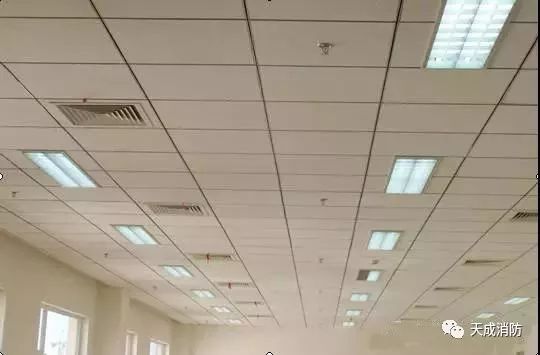

燈具、風口、噴灑頭合理布置。
