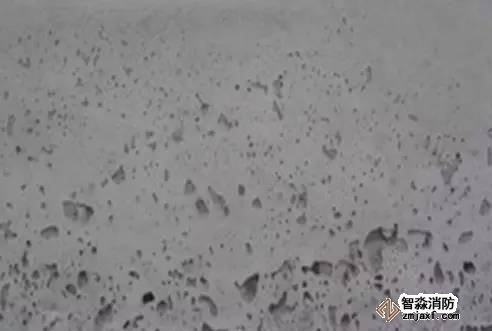

混凝土的麻面

麻面是結(jié)構(gòu)構(gòu)件表面上呈現(xiàn)無數(shù)的小凹點(diǎn)，而無鋼筋暴露的現(xiàn)象。它是由于模板表面粗糙、未清理干凈、潤濕不足、漏漿、振搗不實(shí)、氣泡未排出以及養(yǎng)護(hù)不好所致。

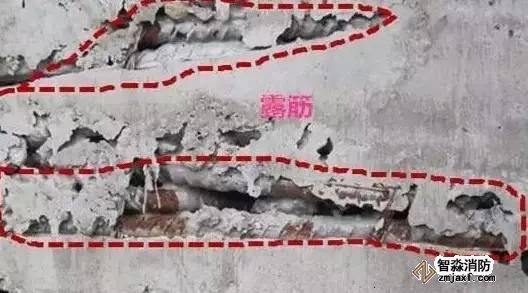

1.2  混凝土的露筋

露筋即鋼筋沒有被混凝土包裹而外露。主要是由于未放墊塊或墊塊位移、鋼筋位移、結(jié)構(gòu)斷面較小、鋼筋過密等使鋼筋緊貼模板，以致混凝土保護(hù)層厚度不夠所造成的。有時(shí)也因缺邊、掉角而露筋。

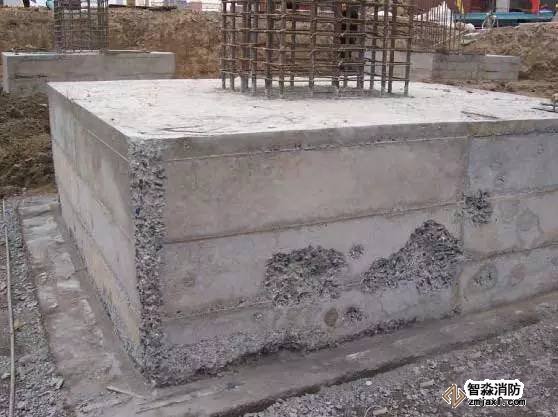

1.3  混凝土的蜂窩

蜂窩是混凝土表面無水泥砂漿，露出石子的深度大于5㎜但小于保護(hù)層的蜂窩狀缺陷。它主要是由配合比不準(zhǔn)確、漿少石子多，或攪拌不勻、澆筑方法不當(dāng)、振搗不合理，造成砂漿與石子分離、模板嚴(yán)重漏漿等原因產(chǎn)生。

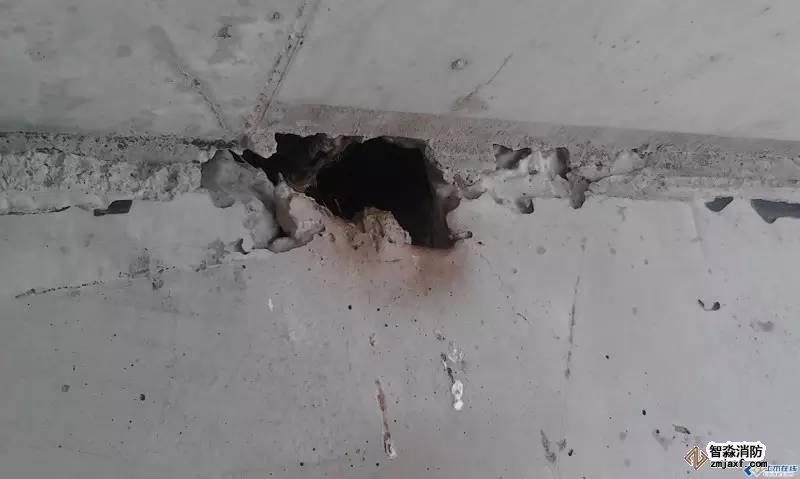

1.4  混凝土的孔洞

孔洞系指混凝土結(jié)構(gòu)內(nèi)存在的孔隙，局部或全部無混凝土。它是由于骨料粒徑過大、或鋼筋配置過密造成混凝土下料中被鋼筋擋住，或混凝土流動(dòng)性差，或混凝土分層離析，振搗不實(shí)，混凝土受凍，混入泥塊雜物等所致。

1.5  混凝土的縫隙及夾層

縫隙及夾層是施工縫處有縫隙或夾有雜物。產(chǎn)生原因是因施工縫處理不當(dāng)以及混凝土中含有垃圾雜物所致。

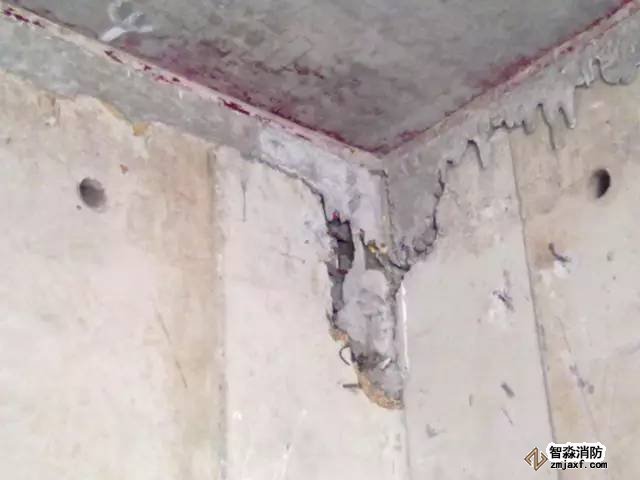

1.6  混凝土的缺棱、掉角

缺棱、掉角是指梁、柱、板、墻以及洞口的直角邊上的混凝土局部殘損掉落。產(chǎn)生的主要原因是混凝土澆筑前模板未充分潤濕，棱角處混凝土中水分被模板吸去，水化不充分使強(qiáng)度降低，以及拆模時(shí)棱角損環(huán)或拆模過早，拆模后保護(hù)不好也會(huì)造成棱角損環(huán)。

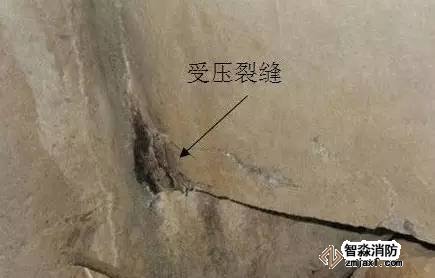

1.7  混凝土的裂縫

裂縫有溫度裂縫、干縮裂縫和外力引起的裂縫。原因主要是溫差過大、養(yǎng)護(hù)不良、水分蒸發(fā)過快以及結(jié)構(gòu)和構(gòu)件下地基產(chǎn)生不均勻沉陷，模板、支撐沒有固定牢固，拆模時(shí)受到劇烈振動(dòng)等。

1.8  混凝土的強(qiáng)度不足

混凝土強(qiáng)度不足原因是多方面的，主要是原材料達(dá)不到規(guī)定的要求，配合比不準(zhǔn)、攪拌不均、振搗不實(shí)及養(yǎng)護(hù)不良等。

1.9  混凝土冷縫

冷縫主要是由于施工組織不力造成的，如：停電、材料短缺（砂、石、水泥、商品混凝土等）、遇到惡劣天氣（大風(fēng)、大雨等）、機(jī)械故障、操作失誤、攪拌站生產(chǎn)能力不足等因素；
