一、GST-BT002M概述

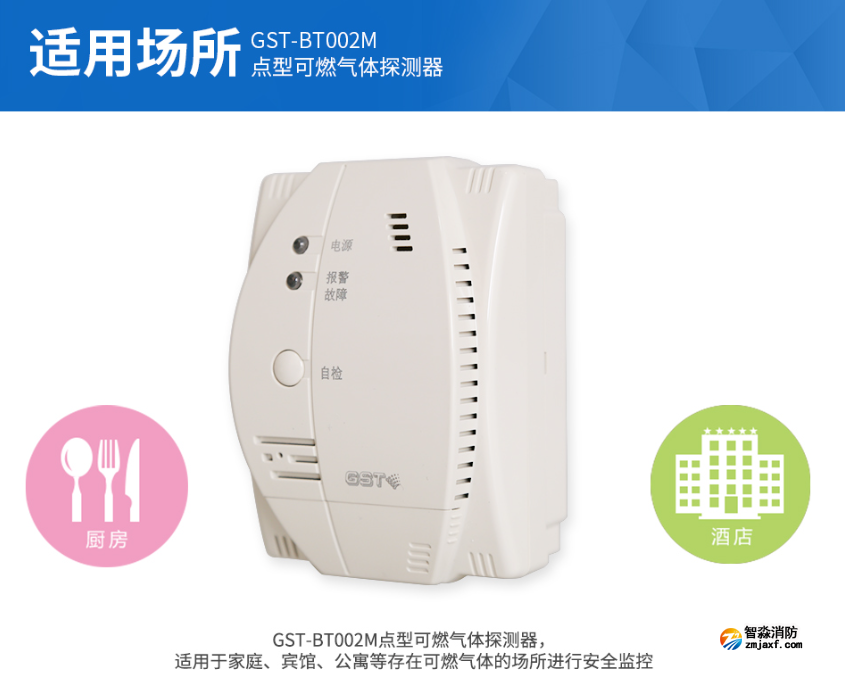

　　GST-BT002M測量范圍為0～100％LEL的點型可燃?xì)怏w探測器用于檢測可燃?xì)怏w的泄漏，適用于家庭、賓館、公寓等存在可燃?xì)怏w的場所進行安全監控，可與本公司生產的火災報警控制器組網連接。

　　產品型號命名規則如下：

二、GST-BT002M特點

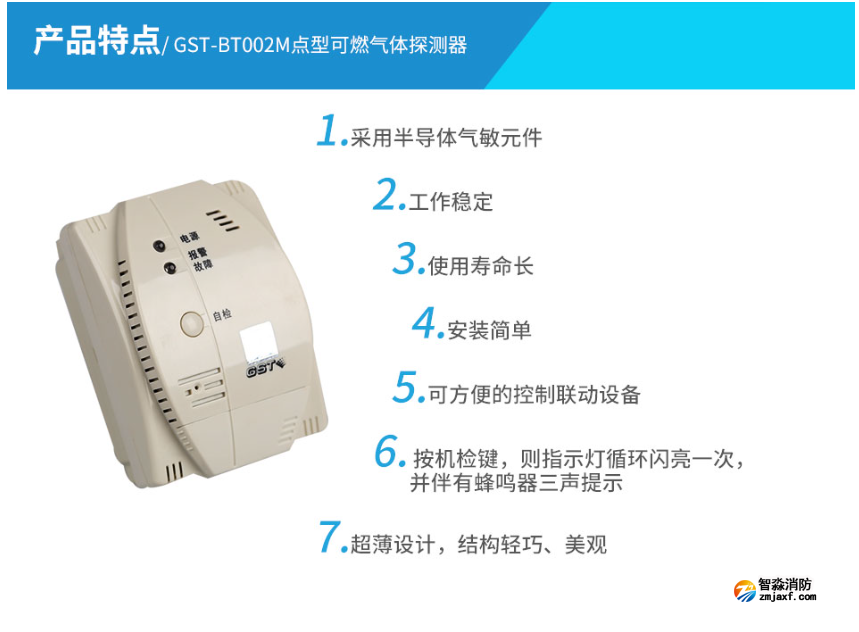

　　采用半導體氣敏元件，工作穩定，使用壽命長，安裝簡單。

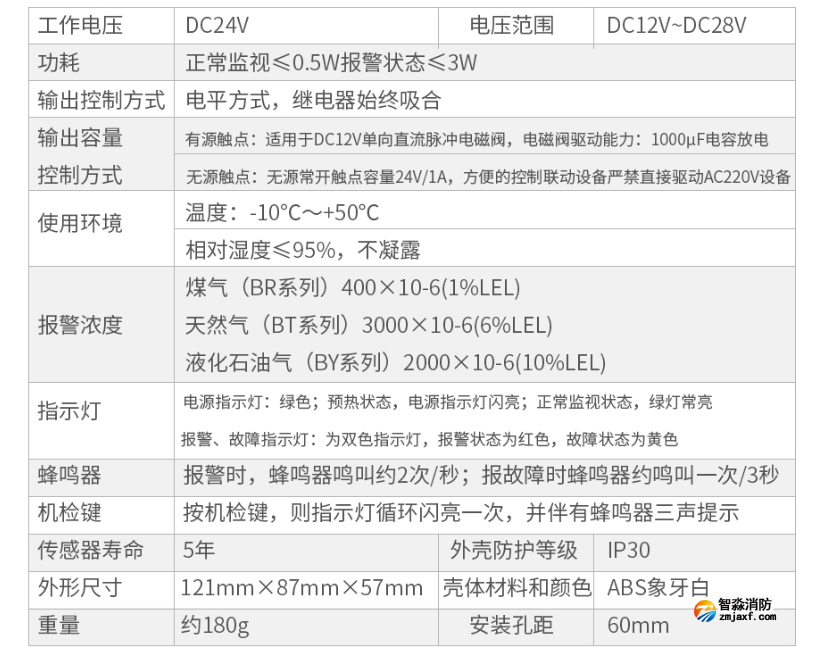

三、GST-BT002M技術特性

　　1.工作電壓：DC24V

　　電壓范圍：DC12V~DC28V

　　2.功耗：

　　GST-BT002M：正常監視≤0.5W報警狀態≤3W

　　3.輸出容量及控制方式：

　　有源觸點：適用于DC12V單向直流脈沖電磁閥，電磁閥驅動能力：1000μF電容放電

　　無源觸點(帶K輸出型GST-BT/R001M及GST-BT/R002M探測器有此觸點)：無源常開觸點，容量24V/1A，可方便的控制聯動設備，嚴禁直接驅動AC220V設備。

　　4.報警濃度：

　　天然氣（BT系列）3000×10-6(6%LEL)

　　煤氣（BR系列）400×10-6(1%LEL)

　　液化石油氣（BY系列）2000×10-6(10%LEL)

　　5.指示燈：

　　電源指示燈：綠色；預熱狀態，電源指示燈閃亮；正常監視狀態，綠燈常亮。

　　報警、故障指示燈：為雙色指示燈，報警狀態為紅色，故障狀態為黃色。

　　6.蜂鳴器：

　　報警時，蜂鳴器每秒鳴叫約2次；報故障時蜂鳴器約每3秒鳴叫一次。

　　7.機檢鍵：

　　按機檢鍵，則指示燈循環閃亮一次，并伴有蜂鳴器三聲提示。

　　8.傳感器壽命：5年

　　9.使用環境：溫度：-10℃~+50℃

　　相對濕度≤95%，不凝露

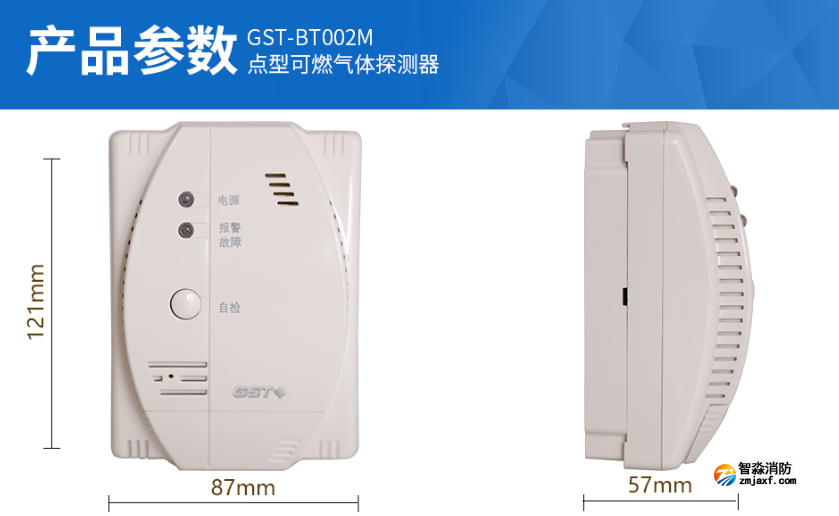

　　10.外形尺寸：

　　GST-BT/R001M外形尺寸：

　　φ108mm×55mm

　　GST-BT/Y/R002M外形尺寸：

　　121mm×87mm×57mm

　　11.外殼防護等級：IP30

　　12.殼體材料和顏色：ABS象牙白

　　13.重量：約180g

　　14.安裝孔距：60mm

　　15.執行標準：GB15322.1-2003（BT、BY系列）

四、GST-BT002M結構特征及工作原理:

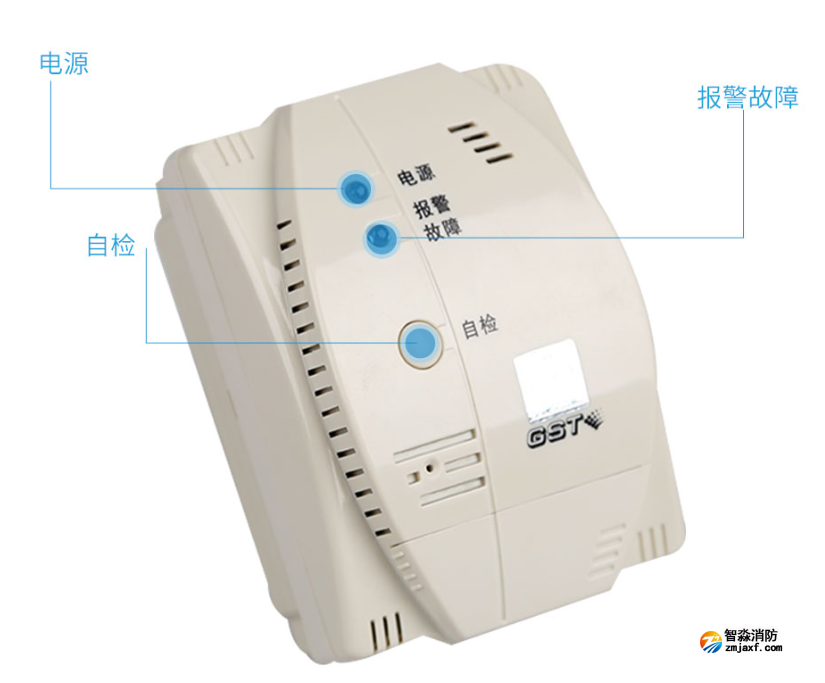

　　1.探測器外形示意圖如下圖所示。

安裝方法：

　　首先將探測器底座固定在86H50預埋盒上（注意底座的安裝方向：應將底座上的箭頭向上安裝），然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如下圖所示。

其對外接線端子示意圖如下圖所示。

　其中：

　　D1、D2：接電源總線，無極性

　　Z1、Z2：接信號總線，無極性

　　K1、K2：無源常開觸點，在報警時觸點閉合

　　V+、V-：接管道電磁閥，探測器連續報警3s～7s后，V+、V-之間輸出一個正向12V脈沖

　　布線要求：信號線Z1、Z2，K1、K2及V＋、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線；電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。

　　2.工作原理

　　內置MCU進行中央控制處理，各功能模塊直接或間接與MCU的I/O口線相連接，通過固化在MCU內部的程序來完成探測器各功能模塊的正常工作，從而使此類探測器工作更加穩定，安全可靠。
