一、海灣GST-LD-8369隔離器產品概述

　　海灣GST-LD-8369隔離器（以下簡稱隔離器），主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。

二、海灣GST-LD-8369隔離器特點

　　1.總線短路故障排除后，可將被隔離出去的部分重新納入系統。

　　2.GST-LD-8369最大輸出電流1.2A。

三、海灣GST-LD-8369隔離器技術特性

四、海灣GST-LD-8369隔離器結構特征與工作原理

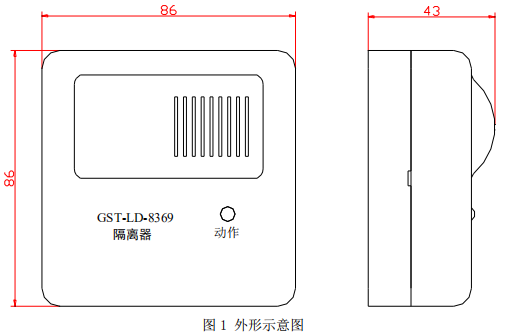

　　1.GST-LD-8369隔離器的外形示意圖如圖1所示。

　　2.工作原理

　　當隔離器檢測到短路故障時，在短路部分上串入20kΩ電阻；當隔離器檢測到短路恢復后，去掉20k電阻,并將被隔離部分重新納入系統。

五、海灣GST-LD-8369隔離器安裝與布線

　　警告：安裝設備之前，請切斷回路的電源并確認導軌已安裝牢靠。

　　1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　2.隔離器采用明裝方式，底殼與隔離器間采用插接式結構安裝，安裝時只需拔下隔離器，從底殼的進線孔中穿入電纜并接在相應的端子上，再插好隔離器即可安裝完畢。

　　3.隔離器采用進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝孔距為60mm(參見圖3)，安裝示意圖如圖2所示：

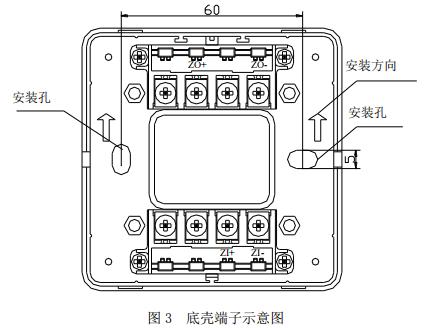

　　4.底殼端子示意圖如圖3所示：

　　接線說明如下：

　　ZI+、ZI-：輸入信號總線,ZI+為正極，ZI-為負極；

　　ZO+、ZO-：輸出信號總線，ZO+為正極，ZO-為負極；

　　5.布線要求：選用截面積不小于1.0mm²的RVS雙絞線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

六、GST-LD-8369隔離器測試

　　1.建議至少每個月都對隔離器進行一次測試。

　　2.隔離器在進行測試之前，應通知有關管理部門，并對控制器進行適當處理，防止出現不期望的報警聯動。

　　3.測試：在監測狀態下隔離器正常時，短路隔離器輸出端，隔離器應進入保護狀態，輸入端總線信號正常，指示燈常亮；去除短路，指示燈閃亮，輸入、輸出端總線信號都正常。如上述情況均正常，則說明隔離器工作正常。

　　4.測試結束后，通過火災報警控制器復位系統，并通知有關管理部門系統恢復正常。

　　5.在測試過程中不合格的隔離器檢驗其接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修。

七、海灣GST-LD-8369隔離器應用方法

　　隔離器串接到總線中。ZI+、ZI-為輸入信號總線；ZO+、ZO-為輸出信號總線。

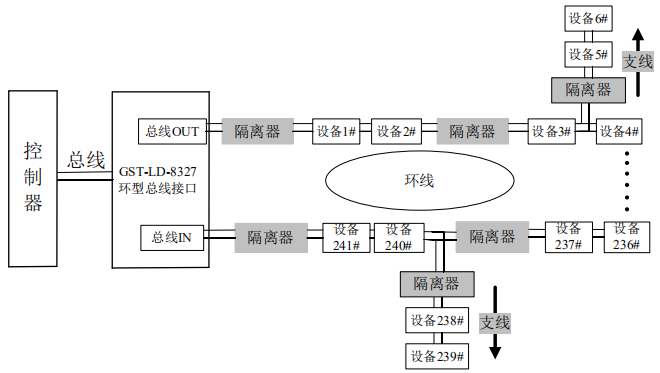

系統接線圖

　　注意：隔離器端子有極性。
